螺旋叶片与转鼓之间形成一定的螺旋夹角，设备工作时，物料在螺旋叶片所产生的轴向力作用下沿轴线运动，所得简化后螺旋叶片分析模型。

由于螺旋卸料沉降离心机的叶片的结构比较复杂，且受力与物料有关，采用传统的建模方法求解较为困难。本论文通过取单位叶片的近似化模型，通过对单位叶片的受力分析，得出整体模型的应力变化和变形情况。

将螺旋叶片简化为悬臂梁（图上图所示）。在横截面A上的弯矩为：

此外又知在B点处界面上弯矩等于零。从而得出最大弯矩在截面A上，且

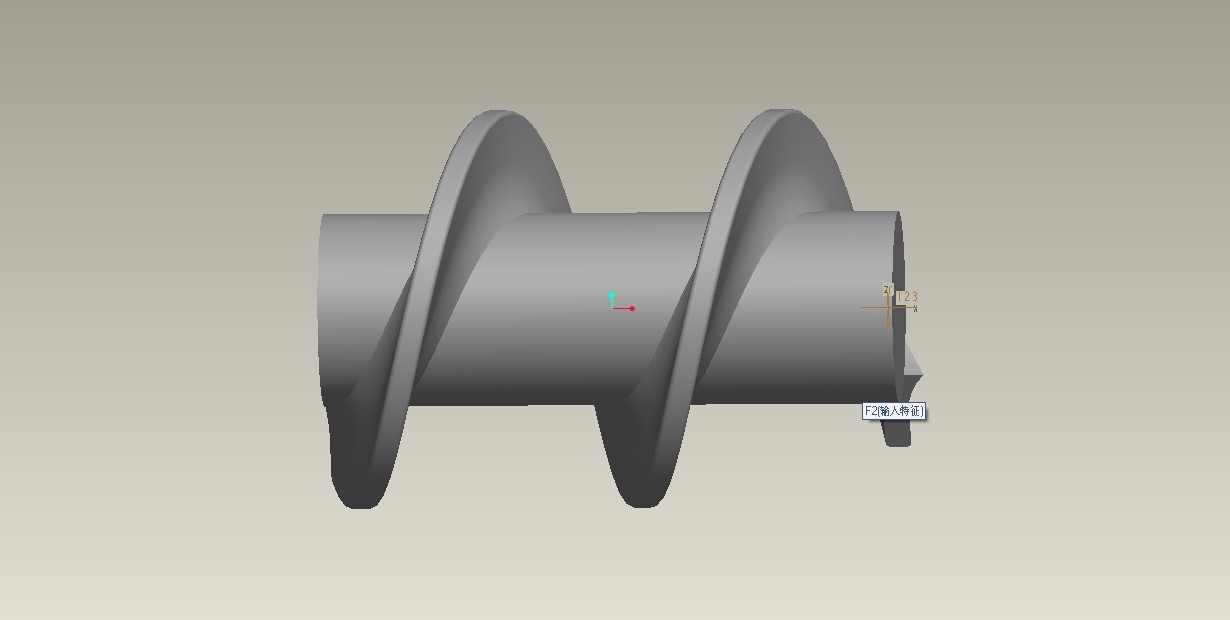

在已知叶片结构参数即叶片螺距、密度、质量、许用应力、极限拉伸强度、泊松比、切变模量、压力大小等参数的情况下。通过以上参数得出相应简化的螺旋叶片的Pro/E实体模型，如下图所示：

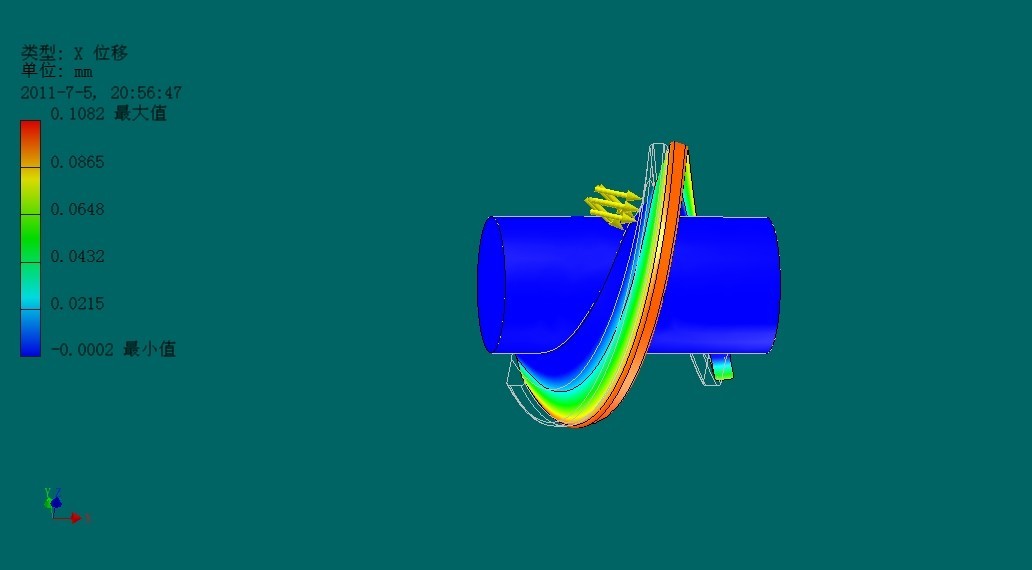

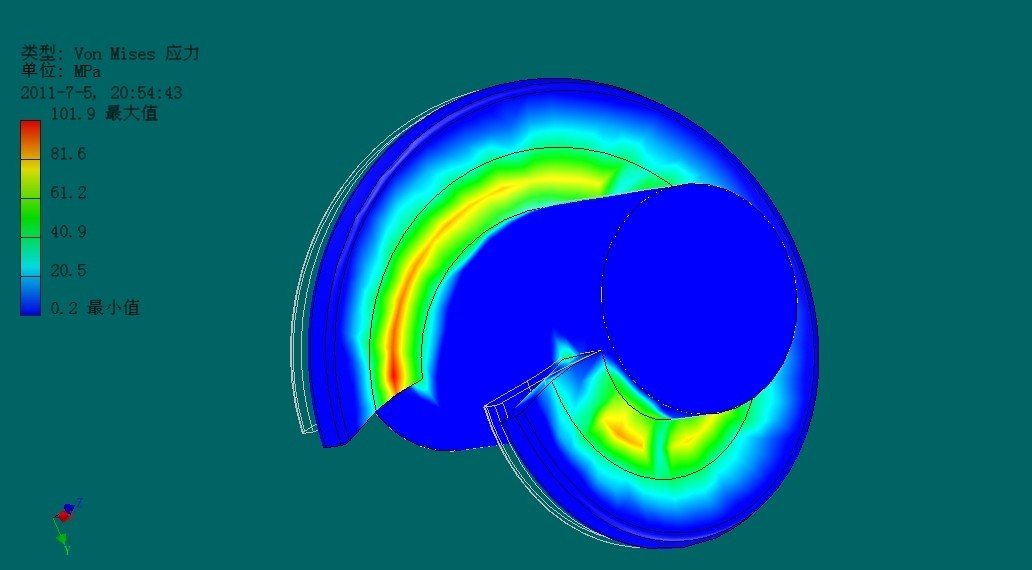

下面我们通过对螺旋叶片施加一定的载荷，来反映在工作状态下螺旋叶片最大应力和变形发生的位置。下面我们从ANSYS有限元分析的结论图中选定：Von Mises  应力（Von Mises 应力是基于剪切应变能的一种等效应力，其含义是单元体形状比能达到一定的程度）和X方向上的位移这两幅分析图，既可以清楚反映叶片的根部应力值最大的问题，同时从位移图中可以看出叶片外端部所受的位移变化之最大。

通过下面这两幅图我们就可以得出与我们力学分析得出的相同结论，以此我们得出了有限元仿真分析的结论，并有力的验证上述分析结果的正确性。
