污泥干化-焚烧系统

1、脱水污泥由运泥车运至污泥接收仓；
2、脱水污泥被输送至干化器，通过直接与热烟气接触，在干化器内实现加热和干化；经干化后的物料与一定比例的辅助燃料充分混合后进入立式清洁焚烧炉焚烧，干化后的尾气经尾气处理系统清洁净化后，无烟洁净排放；

  污泥立式清洁焚烧系统

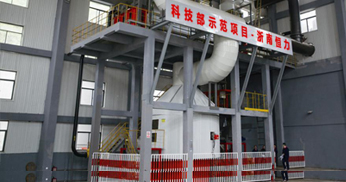

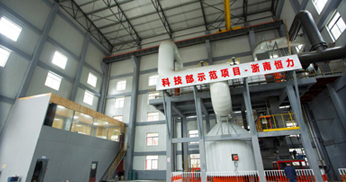

立式清洁焚烧炉是圆筒状一段式固定型焚烧炉，在炉内安装有搅拌装置。在机器运转中，搅拌装置做水平旋转运动的同时，有空气从搅拌臂上的通气孔中吹出。另外，在沿着炉壁切线方向，设置有回旋气体吹进口，从而使炉内的燃烧火焰形成旋转回流火焰状。

  污泥协同干化系统

1.脱水污泥由运泥车运至污泥接收仓；

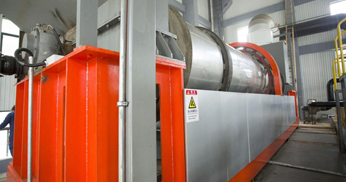

2.脱水污泥被输送至转子干化器，通过直接与热烟气接触，在干化器内实现加热和干化；经干化后的物料进入干化污泥储存
仓后外运再利用； 3.干化后的尾气经尾气处理系统清洁净化后，达标排放；
4.热风炉产生的烟气（或生产废热烟气）经调温后进入转子干化器，对污泥进行加热干化。

  污泥干化-热解焚烧系统

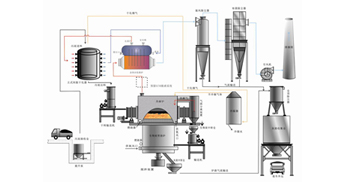

污泥进入热解炉进行热解，热解后生物炭进入生物炭焚烧炉提取可用热量，混合气进入热解炉膛燃烧，从热解炉引来的燃烧后热烟气进入余热回收装置，产生蒸汽迅速返回至间接干化器夹层，通过间接加热对污泥进行干化，干化后蒸汽变为热水回用，引风机抽出的烟气经尾气处理系统清洁净化后，达标排放；

  污泥接收系统

污泥接收储存系统:

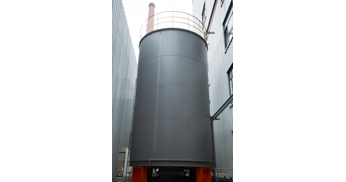

含水率约80%的污泥进入接收仓暂存，从接收仓中由输送泵送至污泥储存仓，再均匀定量地送入转子干化器进行半干化处理。
污泥进料系统
污泥进料系统（从污泥接收仓入口到转子干化器进料口止）：包括“污泥接收仓、污泥储存仓、污泥输送装置等”；市政污泥采用螺杆泵输送，全封闭运行，现场清洁无污染，同时，泥仓内产生的臭气引至焚烧炉焚烧，达到除臭效果。
